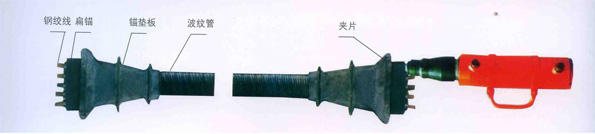

BM15(13)型錨具裝配圖
扁形錨具主要用于橋面橫向預應力、空心板、低高度箱梁。使它們可使后張構件厚度減薄，克服了群錨體系錨下預應力過于集中，錨具兩個方向尺均較大的缺點，使應力分布更加均合合理。

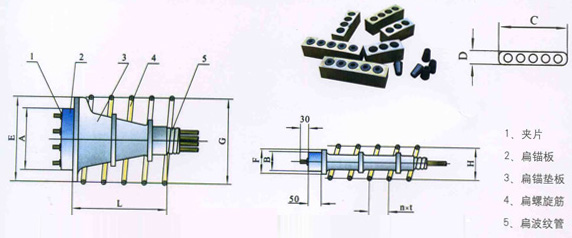

DM15（13）扁錨結構圖
DBM15(13)扁錨系列參數表:
|
錨具型號
|
扁錨板
|
扁波紋管
（內徑）
|
扁錨墊板
|
扁螺旋筋
|
|
||||||
|
A
|
B
|
C
|
D
|
E
|
F
|
L
|
G
|
H
|
n
|
t
|
|
|
DBM15(13)-2
|
85
|
47
|
52
|
22
|
160
|
70
|
140
|
160
|
100
|
5
|
45
|
|
DBM15(13)-3
|
120
|
47
|
65
|
22
|
180
|
70
|
150
|
180
|
100
|
5
|
45
|
|
DBM15(13)-4
|
160
|
47
|
74
|
22
|
220
|
80
|
210
|
220
|
100
|
5
|
45
|
|
DBM15(13)-5
|
200
|
47
|
90
|
22
|
260
|
80
|
270
|
260
|
1005
|
5
|
45
|
